HDCM32-5車載電纜故障定位系統

產品亮點

全智能無線控制系統
輕量型小型化設計
創新多重安全設計
2500J超大放電能量
自動收/放線系統

系統介紹

新一代全智能車載電纜故障定位系統是上?；蹡|電氣設備有限公司利用核心技術，結合20多年現場經驗創新研發的一款全智能、一體化、輕量型電纜故障定位系統。創新設計了F-Ω接地狀態和F-U危險電壓監測，進一步提高了系統的安全等級。
適用于0.4kV及以上電壓等級電纜主絕緣故障測尋，內置成熟的預定位方法，更容易得到故障點擊穿波形。簡潔智能的軟件操作界面，極大減少故障查找時間，提高工作效率。

系統特點

智能化 平板電腦無線控制，智能操作系統讓電纜故障定位簡易便捷

一體化 低壓脈沖、高壓脈沖、檔位切換等各功能單元高度集成

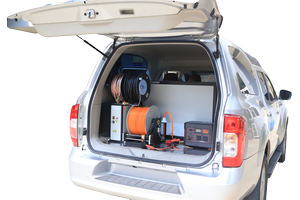

小型化 輕量型小體積，適應各類小車型和SUV承載，車載改裝簡單

數字化 全數字無線測控，人機交互更直觀更安全

多重安全保障 F-Ω接地狀態和F-U危險電壓監測，過壓保護、過溫保護等多重安全保

護，確保測試人員和設備的安全

自動收 / 放線 創新的自動收/放高壓測試線系統，收/放線便捷、美觀

數智化升級 可滿足電網設備管理數智化升級要求系統功能

簡易定位模式 電纜故障定位流程步步指引，初學者可輕松操作

標準定位模式 操作者可根據自身經驗進行操作，靈活性更高

三檔電壓切換 76µF@8kV，19µF@16kV, 4.75µF@32 kV三檔電壓切換

超大放電能量 放電能量高達2500J，讓故障點放電聲音更大，更清晰

擊穿電壓測試 可對電纜故障點的擊穿電壓進行測試，并以文字“在xxx擊穿”自動提示

TDR低壓脈沖法 可測試電纜低阻、短路或斷線故障，自動標定故障點

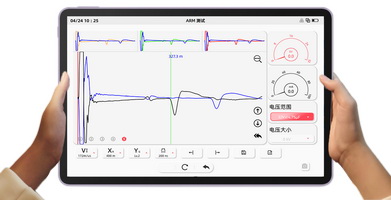

ARM穩定電弧法 更高的電壓，更長的燃弧時間，對中間接頭受潮故障非常有效；一次擊穿可得5個擊穿波形，簡單易識別

ICM脈沖電流法 可測量高阻、低阻、閃絡等電纜故障類型

精確定位故障點 聲磁同步法，電纜路徑識別

操作軟件

控制方式 全智能無線控制，多種功能模式自動切換

安全自檢 系統可自動完成高達8種安全狀態的監測

高壓單元

電壓輸出范圍 0～32kV連續可調

脈沖電容擋位 76µF@8kV

19µF@16kV

4.75µF@32 kV

最大脈沖能量 約2500J

脈沖周期 3～10s，連續可調；

顯示方式 電壓、電流數字模擬指針式實時動態顯示；

行波測距單元

測量范圍 0～100km（波速160m/μs）

測試精度 ±(0.2%L+移動光標步長）m (V=160m/μs)

脈沖電壓 50V

脈沖寬度 100ns～10μs，自動和手動

信號靈敏度 0～40dB

采樣率 200MHz

抗干擾電壓 最大400VAC

波形存儲量 10000條（與存儲容量相關）

測試方法 TDR低壓脈沖法、升級穩定電弧法ARM、ICM脈沖電流法

安全檢測單元

實時檢測接地狀態F-Ω 0.5Ω～30Ω

實時檢測危險電壓F-U 0.5～200V

其他保護技術 過壓保護、過流保護、過溫保護、高壓插棒到位和車門等監測

常規參數

工作電源 220VAC±10% 50/60Hz；配移動電源，靜音測試環境

最大輸入功率 2000W

主機單元體積 1000 x 850 x 1200（mm）

主機單元重量 約150kg

整機系統配置

主機單元 集成所有功能模塊

操作單元 高性能平板電腦，預裝電纜故障定位智能操作系統

電纜盤單元 高壓輸出線50米

F-U連接線10米

保護接地線40米

電源線30米

急停控制盒 實現最高級別安全控制

智能電橋 GZD-2018

定點儀 HDL-1B

電纜路徑&識別儀 HDT-3
