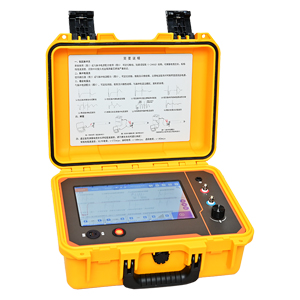

HDTDR-600波反射法電纜故障定位儀主要用于電纜的故障預定位測試，可測試低阻、短路、斷線和高阻等故障。測試方法包括低壓脈沖法、脈沖電流法和穩定電弧法。儀器采用10英寸彩色液晶屏，觸摸屏和旋鈕配合操作；可通過USB接口讀取波形數據、獲取波形截屏、更新系統程序。儀器基于安卓系統，存儲波形數據無上限，具有攜帶方便、操作簡單、易用性強等特點。
|
項目 |
技術參數 |
|
發射脈沖輸出電壓 |
50V |
|
發射脈沖脈寬 |
50ns ~10μs隨測量范圍自動梯度變化，也可手動選擇 |
|
采樣信號靈敏度 |
0 ~ 40dB |
|
測量范圍 |
0 ~ 100km（波速160m/μs） |
|
測量精度 |
±(0.2%L+移動光標步長）m (波速160m/μs) |
|
實時采樣率 |
200MHz |
|
分辨率 |
0.1m（波速172m/μs） |
|
波速度 |
100 ~ 300m/μs |
|
增益級數 |
6檔 |
|
記憶回波數量 |
無限制 |
|
操作系統 |
安卓 |
|
電池容量 |
11.6Ah，連續工作約8小時 |
|
彩色顯示屏 |
10英寸多點觸摸電容屏，分辨率1280×800（220mm×135mm） |
|
電源適配器 |
輸入200～240V（50／60Hz），Typc-C：15V/2.5A |
|
工作溫度 |
－20 ~ ＋50℃ |
|
儲存溫度 |
－40 ~ ＋60℃ |
|
支持語種 |
中文簡體/英文可選 |
|
防護等級 |
IP54 |
|
外形尺寸 |
38cm×16cm×31cm（主機）；44cm×27cm×30cm（攜帶包） |
|
重量 |
5.5kg（主機）；8.5kg（軟包及附件總重） |
