首頁 > 產品中心 > 定位儀 > 定位儀組合

產品中心

Products

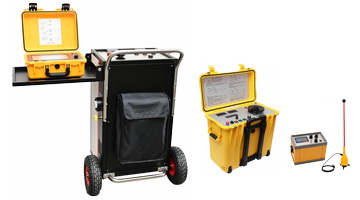

電纜主絕緣故障定位組合（高端版）

適用范圍

適合于供電局、電力公司、送變電等單位，尤其是電纜運維部門、電纜工程公司等；
用于在電纜交接試驗或運行中發生故障，需快速定位故障點進行維修的場合；
可用于0.4kV及以上各種電壓等級的電力電纜，尤其是對于66kV及以上電壓等級的高壓單芯電纜更有優勢；
可測故障類型包括：開路、低阻、高阻及閃絡型擊穿故障等;
功能包括：電纜故障定位預定位、電纜故障精確定點、電纜直流耐壓測試；
適合于各種敷設方式，如：直埋、穿管、電纜溝、橋架、隧道等場合。

設備特點

對于高電壓、大截面、長線路，包含多段交叉互聯或單端接地系統的電纜，尤其是含GIS終端、帶T型接頭的分支線路、含有混合變截面等情況下的復雜高壓電纜主絕緣故障定位，在不拆除GIS開關也無需改變接地系統運行狀態下（即無需將交叉互聯或單端接地首尾互通），就能快速完成定位;
兩類預定位方法：行波反射法與直阻比較法形成互補，可滿足各種疑難定位需求；
直阻比較法預定位包括：電橋法、截面法、電壓比較法；采用四線法測量原理，不受各類測試線內阻和接觸電阻的影響，測量精度高；
行波反射法預定位包括：低壓脈沖法、脈沖電流法、穩定電弧法、多次脈沖法，定位分辨率0.1m；
最高輸出電壓60kV，最大輸出電流約600mA，可快速將高殘壓電纜故障燒成低阻，以便于進行電纜故障預定位及精確定點；
配備的聲磁同步定點儀可以在復雜、惡劣的敷設環境下精密測量微小放電聲磁信號，對直埋、穿管等難定位的現場仍然有效；
高壓脈沖放電能量最大可達1800 J，放電聲音幅值和聲磁時差雙判據定點更加可靠。

適用范圍

低、中、高、超高壓電纜主絕緣故障預定位；
對于波特性不好，用波反射法無法測量的電纜，如PVC電纜；
測試沒有盲區，適用于判斷短電纜及靠近端頭的擊穿點；
特別適合高電壓、大截面、長線路的復雜電纜系統絕緣故障的預定位。

基本功能

電纜故障預定位采用直阻比較法原理，可測出故障點距離直接顯示結果；
直流耐壓測試功能，0～60kV連續可調；
燒穿功能最高輸出電壓60kV，可將高殘壓電纜故障快速燒穿至低殘壓，以便于預定位和脈沖定點；
電橋法、截面法、電壓比較法多種方法預定位，適合各種復雜情況的電纜運行環境。

技術參數

電橋輸出電壓 0～3kV

電橋短路電流約600mA

LCD顯示屏幕 128×64

電橋定位精度 ±（0.2%·L+1）m

電橋測試范圍 1～50000m

操作鍵盤一鍵操作

燒穿輸出電壓 0～60kV連續可調

燒穿短路電流約600mA

供電電源 AC220V ±10%，50Hz

功率 1kVA，發電機供電（大于1kW）

防護 等級 IP54

工作溫度 -10℃～55℃

重量裸機：約35.7kg；附件包：7.5kg

外形尺寸 50×31×47cm

適用范圍

電力電纜及其它線纜的故障預定位測試，可測低阻、開路、斷線和高阻等故障；
電纜全長測試；
單機可實現低壓脈沖法，配合其它高壓電源，可實現脈沖電流法。

技術參數

發射脈沖電壓 50V

發射脈沖脈寬 50ns～10μs隨測量范圍自動梯度變化，也可手動選擇

采樣信號靈敏度 0～40dB

測量范圍 0～100km（波速160m/μs）

測量精度 ±(0.2%L+移動光標步長）m (波速160m/μs)

實 時 采樣率 200M/s

分辨率 0.1m（波速172m/μs）

波速度 100～300m/μs

增益級 數 6檔

記憶回波數量不小于10000條

操作系統 安卓

電池容量 11.6Ah，連續工作約8h

彩色顯示屏 10英寸彩色觸摸屏，分辨率1280×800（220mm×135mm）

電源適配器輸入200～240V（50／60Hz），Type-C：15V/2.5A

工作溫度 -20～50℃

支持語言中文簡體/英文可選

防護 等級 IP54

外形尺寸 38×31×16cm（裸機）

重量 5.5kg（裸機）；8kg（裸機+附件）

適用范圍

用聲波測量法或聲磁同步法對電纜高阻故障點精確定點；
查找電纜路徑；
用磁場測量法進行電纜金屬性故障（死接地）精確定點；

技術參數

顯示屏幕點陣128×64

磁場測量精度電纜深度的50%

聲磁測量精度電纜深度的10%

聲波增益級數 6級

磁場增益級數 6級

探頭高度 200mm

工作電源 7.2V/4.4Ah鋰電池

工作時 間 10小時

重量 1.5kg（主機）；

10kg（含附件箱）

外形尺寸 11×18×14cm

防護 等級 IP65

工作溫度 -10℃～50℃

存儲 溫度 -40℃～85℃

產品簡介

HDBM30-4C電纜故障定位電源是故障定位電源中的高端產品，其最大輸出電壓30kV，最大放電能量1800J，最大燒穿功率800W。脈沖輸出有單次和周期兩種選擇，配合HDTDR系列波反射法定位儀，還具有穩定電?。ㄒ卜Q為弧反射法/二次脈沖法/多次脈沖法）功能，能準確快捷地完成故障點預定位。對長電纜故障、中間接頭故障等疑難雜癥定位特別有效。

基本功能

產生大能量高壓脈沖，配合HDL-1B或其他類型電纜故障定點儀，可實現擊穿點的精確定點，也可用于查找電纜路徑；
配合HDTDR系列波反射法定位儀，用低壓脈沖法、脈沖電流法和穩定電弧法進行故障點預定位；
直流耐壓試驗；
強大的燒穿能力，可在短時間內燒穿擊穿點，以降低故障點的擊穿電壓。

技術參數

直流輸出電壓 0~30kV 連續可調

最大燒穿功率 800W

單次放電能量最大1800J

工作電源 AC220V±15%，1kVA

放電電容 4μF

防護 等級 IP54

工作溫度 -20℃~50℃

重量 95kg（含附件）

外形尺寸 68×50×100cm
