HDCS-4高壓電纜及隧道綜合在線監控系統

設計方案

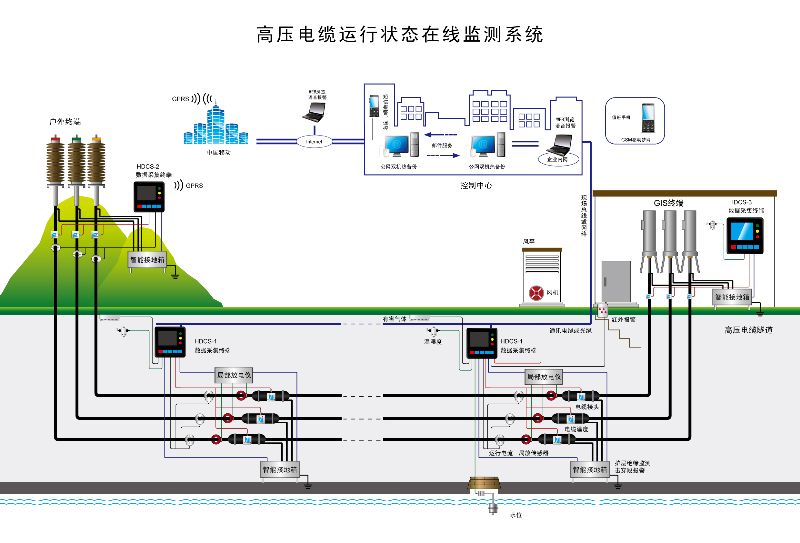

高壓電纜及隧道綜合在線監控系統主要由集控中心服務器、變電站級服務器、遠程監控終端、各種信號監測器、各種控制器及其監控設備構成。通過光纖測溫全程監測電纜表面溫度并計算線芯溫度和電纜載流量、測量電纜接頭及終端溫度、護層電流、瞬間故障電流、運行電流及局放來監測電纜的運行狀態，通過監控電纜隧道水位、水泵、給排水、防爆風機、自動防火門、自動滅火器、煙霧報警器、有害氣體、氧氣含量、溫濕度、防盜井蓋、出入口門禁、視頻、紅外報警、聲光報警，隧道照明、電力隧道消防電話等進行環境監控。采用現場總線或網絡通訊協議以光纜方式將監測數據發送給變電站級服務器，變電站級服務器根據現場情況進行相應的數據分析、故障判斷和控制，然后各個變電站級服務器將所有的監測數據通過網絡傳輸?shù)郊刂行姆?wù)器并接受其控制指令，集控中心服務器可以對下面所屬的電力隧道環境和電纜多狀態參量進行集中監測、數據分析、管理和實時控制。用戶可通過IE瀏覽各監測點的電纜運行狀態及隧道環境狀態并可實時控制現場的監控設備，同時可通過手機接收故障報警信號。如上圖所示：

系統主要功能

1. 接地線防盜：接地線被盜后，電流突變，報警短信立即發至值班人員手機，告知被盜的接地線位置。

2. 擊穿段預判斷：對于長電纜，一旦主絕緣擊穿，定位方法為：解開所有交叉互聯電纜，直接相連，利用波發射法定位，上述工作需耗費1天以上。而在線監測通過監測電纜護層絕緣和局部放電可以立即判斷擊穿段，可以用電橋法很快定位，為搶修贏得了時間。

3. 護套絕緣監測：護套絕緣層的完好是電纜可靠運行的電氣需要，對電纜護套絕緣進行在線監測有許多好處：隨時報告電纜外護套的損壞情況，防止主絕緣受到致命損壞，甚至立即報告接地線的偷盜。通過連續檢測金屬護套接地電流來監測護套絕緣，是目前不改變線路連接，不影響運行的有效辦法。

4. 瞬間故障電流監測：當主絕緣被擊穿或線路跳閘時，可以識別電纜瞬間電流出現故障的區間，為故障定位提供幫助。

5. 局部放電監測：局部放電是較為靈敏的缺陷測量方法，電纜及附件逐步老化后，會產生電樹枝，電樹枝伴隨著局部放電，開始產生局部放電至擊穿，過程可能長達幾年，因此檢測局部放電，并定位，是避免電纜擊穿的好方法。

6. 光纖測溫系統：光纖測溫系統DTS是分布式，連續性的測量系統，可以得到高壓電纜每米的溫度情況和溫度曲線。可以有效避免點式傳感器漏點，提高火災探測系統的性能，減少漏報和誤報。通過光纖連續測量電纜表面溫度和線芯電流，實時計算線芯溫度。當一回電纜跳閘，希望另一回電纜短時輸送較大的電流，程序可以實時計算出：已知線芯電流，在線芯不過熱條件下，允許的過載運行的時間?；蛟O(shè)定搶修時間內允許的過載電流，即對電力調配有著指導意義。附件故障前，伴隨著表面溫度明顯升高，監測附件表面溫度很有意義。

7. 井蓋防盜監控：控制中心對井蓋的電子鎖進行實時監控。當井蓋被不法分子打開后，紅外控制器立刻發送一個報警信號給控制中心并打開聲光報警，控制中心即刻打開照明燈和攝像機進行監控，同時通過手機短信發送報警信號給值班人員。

8. 視頻監控：采用工業級防水防爆網絡攝像機，攝像機可進行方位轉動和調焦，并帶有紅外和報警輸出功能，視頻球頭安裝在電纜終端塔上、隧道井蓋附近、電纜接頭附近及需要重點監視的地方，通過網絡可以實時監控戶外終端、電纜隧道及周圍環境狀態，當出現異常情況時，攝像機根據移動偵測進行準確錄像和拍照為以后的事故分析提供可靠依據，并發出聲音和短信報警信號通知值班人員進行現場處理。

9. 水位監控：實時監測隧道水位的深度和水泵的運行狀態，根據水位的深度自動控制水泵的運行，當系統出現異常時可通過手動現場控制水泵的運行。

10. 有害氣體監測：電力隧道中經常存在有毒氣體、可燃氣體濃度過大和氧氣過低的情況，這種情況下進入隧道對人身會造成很大的危害，因而對它們進行實時監測可以預防發生人身事故和火災事故，為高壓電纜的正常運行提供安全預警。

11. 防火門及風機監控：通過監測可燃氣體濃度、煙霧及隧道溫度綜合判斷是否存在火災預警和報警，如果出現但監控系統立刻關閉防火門以防止火災的蔓延，同時關閉風機，平時根據有害氣體的濃度自動啟動和關閉風機。

12. 門禁監控：用于有效地監視并管理門的開啟與關閉，保證授權人員自由出入，限制未授權人員的進入，對強行侵入的行為及其他異常情況予以報警；同時對進入人員代碼、出入時間、出入門號碼進行登記存儲與管理，以實現對出入人員的有效檢索，最終目的是保證防護區域內的安全，實現智能化管理。門禁系統可與環境評估結果進行聯動，當環境評估結果為較差或差時，門禁系統應自動鎖定，禁止所有人員進入。

13. 隧道照明系統：采用防爆照明燈，通過遠程監控終端對其進行實時監控。電纜隧道內每隔一定距離安裝一個防爆防水燈，根據井蓋鎖和紅外報警的情況自動或手動打開和關閉燈。正常情況下有人進入隧道，燈會自動打開，人離開隧道燈會關閉。有人強行進入隧道時燈會打開以便錄像。同時可以按照需要自動設定開燈和關燈的時間。

14. 電話通信系統：由于電纜隧道內沒有手機信號和電話線，所以無法進行電話通信，對系統的調試和維護帶來極大的困難。故建議在電力隧道里設置網絡電話，這樣就可以讓你在這種隧道內不受拘束的進行通話。
