日期：2013-01-31 瀏覽：7571
對大截面電纜精確定位，需要高靈敏度的檢流計，上?；蹡|GZD-400A高壓電橋消除了高壓源對電橋檢流計的干擾，大大衰減了外界干擾信號。
但是，單芯電纜電橋定位時，故障電纜附近，通常有其它線路在運行，并流過工頻大電流。故障電纜線芯與輔助電纜線芯包含的面積愈大，磁場感應干擾也愈大。多芯電纜由于包含的面積小，加上金屬護層的屏蔽作用，不影響平衡。因此定位單芯高壓電纜，可能干擾太大，無法平衡。鄰近的用電設備也會對測量產生干擾。
實踐測試中，如果您擁有上?；蹡|的GZD-2010智能電橋，其針對過濾外界干擾而設計，能夠?yàn)V掉外界的強干擾；而且只要輸入電纜總長，即可自動計算故障距離。
可能一些用戶還沒有上?；蹡|的GZD-2010智能電橋，以下介紹了一些簡單的方法，可供實踐中采用：
單芯電纜絕緣缺陷點定位
單芯電纜通常為35kV及以上的高壓電纜，定位接線如下圖。
與多芯電纜最大的不同是，外界干擾影響電橋平衡的可能性加大，短接M、X及N、Y點的金屬護套很有效。高壓電纜間距較大，應選配大長度短接線。

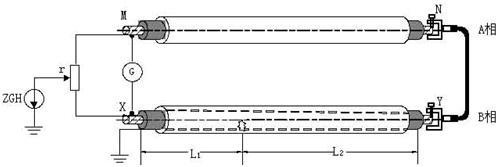

單芯電纜定位接線圖
高壓電纜護套缺陷點定位
高壓電橋是定位電纜護套缺陷點比較有效的方法，接線如下圖。
以高壓電纜護套缺陷點定位為例，改善方法為：將故障相及輔助相的線芯兩端接地，或在兩端將線芯彼此短接，形成反相磁場，效果明顯。

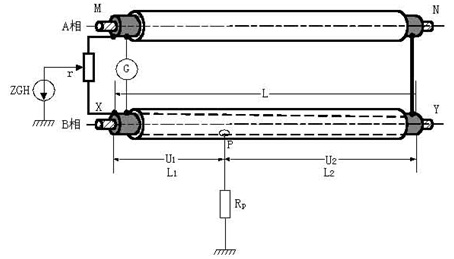

護層故障定位接線圖
